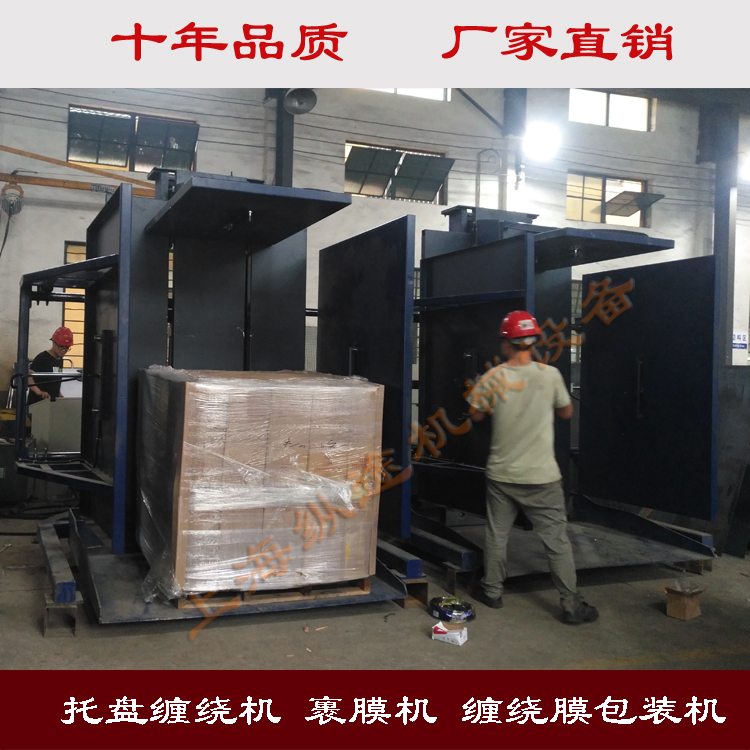

托盤交換機又稱棧板更換機,主要用于醫藥,化工,食品,電子,建材,新能源等行業整托盤貨物的翻轉更換托盤,無托盤存儲,無托盤裝箱,裝車等儲運工作。
托盤更換機,包括基座、夾緊機構和翻轉機構;夾緊機構為長方體形狀的結構,包括相互正交固連的底板和背板,背板后側面固定有上鉸支座和下鉸支座,基座后端固定有前鉸支座和后鉸支座,前鉸支座與上/下鉸支座利用前液壓缸鉸接連接,后鉸支座與下/上鉸支座利用后液壓缸鉸接連接,前液壓缸和后液壓缸構成夾緊機構的翻轉機構;夾緊機構的兩側分別設有左夾板和右夾板,左夾板和右夾板利用橫向安裝在背板后側面的雙向式雙液壓桿液壓缸驅動;夾緊機構的頂部設有上夾板,上夾板由設置于背板頂部的齒輪齒條傳動機構驅動,而且上夾板與設置于背板的豎向滑軌滑動配合。
左夾板和右夾板對稱設置;左夾板、右夾板及上夾板的后背面各連接有桁架式的增強結構;左夾板、右夾板、上夾板及背板的內側面各襯有柔性墊板。
前液壓缸和后液壓缸各由兩個同規格的液壓缸并列構成。
本托盤更換機的前端操作面有光幕傳感器,并連接聲光報警器。
本托盤更換機獨立設置控制箱,控制箱裝有可上鎖的電源總開關和故障報警復位按鈕;基座的外圍設置圍欄,在控制箱的操作屏及圍欄上合適的位置安裝緊急停止按鈕,在圍欄上合適的位置安裝三色警示聲光報警燈柱。
